Все о принципе работы частотного преобразователя: задачи, устройство, типы и виды
В условиях стремления к энергоэффективности и автоматизации всё большее значение приобретают решения, позволяющие гибко управлять электроприводами. Одним из таких решений является частотный преобразователь — сложное электронное устройство, которое сегодня применяется повсеместно: от бытовых насосов до промышленных линий. Эта статья подробно раскрывает, как именно работают ПЧ, какие функции они выполняют, в каких отраслях используются и на что обращать внимание, если вам необходимо заказать и купить частотные преобразователи. Всё изложено с учётом современных реалий и технических особенностей оборудования.
Что собой представляет преобразователь частоты

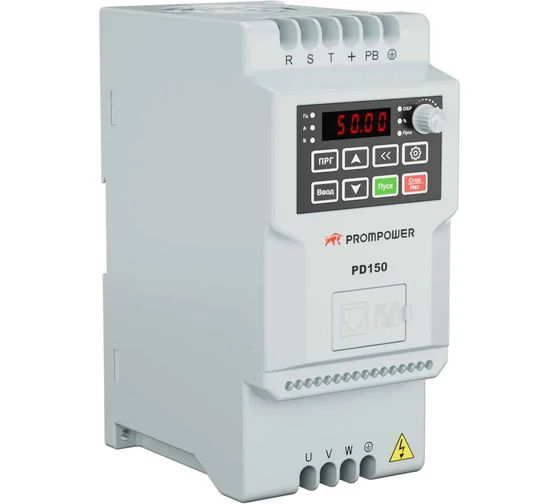

Частотный преобразователь или инвертор — это устройство, предназначенное для регулирования скорости вращения асинхронного двигателя за счёт изменения частоты и амплитуды напряжения, подаваемого на его обмотки. В отличие от прямого пуска, при котором двигатель мгновенно получает полное сетевое напряжение, он позволяет плавно разгонять мотор, минимизируя ударные нагрузки на механическую часть и электрическую сеть.
По своей сути преобразователь частоты — это посредник между источником электроэнергии и электродвигателем. Он принимает переменный ток фиксированной частоты (обычно 50 Гц) и преобразует его в сигнал с переменными параметрами, что даёт возможность точно управлять скоростью вращения вала. Такой подход особенно актуален там, где требуется динамическое регулирование производительности — например, в системах водоснабжения, вентиляции или на производственных конвейерах.
Для каких целей и задач он нужен
Основное назначение частотного преобразователя — обеспечение плавного пуска и остановки электродвигателя. Это особенно важно, поскольку при прямом запуске пусковой ток может в 6–8 раз превышать номинальный, вызывая просадки напряжения в сети и резкие механические нагрузки на редукторы, муфты и другие элементы привода.
Помимо этого, ПЧ решает ряд других задач:
- точное поддержание заданной скорости вращения независимо от изменений нагрузки;
- снижение энергопотребления за счёт адаптации мощности к текущим потребностям процесса;
- реализация функций защиты: от перегрузки по току, перегрева, обрыва фазы, короткого замыкания и других аварийных ситуаций;
- интеграция в системы автоматизации через цифровые интерфейсы (Modbus, Profibus и др.);
- поддержание стабильного давления в трубопроводах или объёма воздуха в вентиляционных каналах без использования дополнительных регулирующих клапанов или заслонок.
Таким образом, частотный преобразователь не только защищает оборудование, но и повышает общую эффективность технологических процессов.
Как устроен преобразователь частоты
Конструктивно частотный преобразователь состоит из нескольких функциональных блоков, каждый из которых играет свою роль в процессе преобразования электроэнергии.
- Входной фильтр — снижает уровень высокочастотных помех, поступающих из сети, и защищает другие устройства от помех, генерируемых самим ПЧ.
- Диодный выпрямитель — преобразует переменный ток сети в постоянный. На этом этапе напряжение уже не зависит от частоты питающей сети.
- Промежуточное звено постоянного тока — обычно представляет собой конденсаторный блок, который сглаживает пульсации и стабилизирует напряжение. В некоторых моделях сюда же входит дроссель для улучшения качества входного тока.
- Инвертор — ключевой элемент, состоящий из силовых полупроводниковых ключей (IGBT-транзисторов). Он формирует выходной сигнал с нужной частотой и амплитудой с помощью широтно-импульсной модуляции (ШИМ).
- Блок управления — микропроцессорная система, которая анализирует параметры двигателя и нагрузки, управляет ключами инвертора, обеспечивает защиту и взаимодействует с внешними устройствами через аналоговые и цифровые интерфейсы.
Корпус устройства спроектирован с учётом требований к охлаждению, электромагнитной совместимости и механической прочности. В промышленных моделях часто используется металлический корпус с принудительной вентиляцией.
Типы и виды преобразователей частоты
Современные частотные преобразователи делятся на несколько категорий в зависимости от их функциональности и конструктивных особенностей.
- По типу питающего напряжения: однофазные (220 В) и трёхфазные (380/400/480 В). Однофазные модели обычно используются для маломощных двигателей до 3 кВт.
- По методу управления: скалярные и векторные. Скалярные преобразователи частоты регулируют напряжение пропорционально частоте (V/f = const) и подходят для простых задач, таких как управление насосами или вентиляторами. Векторные преобразователи обеспечивают независимое управление магнитным потоком и крутящим моментом, что позволяет добиться высокой динамики и точности — например, при работе станков или лифтов.
- По уровню интеграции: базовые модели с минимальным набором функций и продвинутые устройства с встроенным ПЛК, поддержкой нескольких протоколов связи, возможностью подключения датчиков обратной связи и т.д.
- По условиям эксплуатации: для установки в шкафу (IP20), уличного исполнения (IP54 и выше), взрывозащищённые и другие.
Выбор конкретного типа зависит от задачи: для поддержания давления в системе водоснабжения достаточно простого скалярной модели, тогда как для управления приводом экструдера потребуется векторный преобразователь с высокой точностью регулирования момента.
Способ установки
Монтаж частотного преобразователя требует соблюдения ряда правил, направленных на обеспечение надёжной работы и долгого срока службы. Устройство обычно устанавливается вертикально внутри электрического шкафа на DIN-рейку или с помощью крепёжных элементов. Важно оставить свободное пространство вокруг корпуса для циркуляции воздуха — особенно у моделей с принудительным охлаждением.
При подключении необходимо учитывать следующие моменты:
- длина кабеля между ПЧ и двигателем не должна превышать рекомендованного производителем значения (обычно 30–100 м);
- для снижения электромагнитных помех рекомендуется использовать экранированный кабель и заземлять экран с обеих сторон;
- входные и выходные цепи следует разделять физически — прокладывать по разным кабельным трассам;
- в некоторых случаях требуется установка входного дросселя или сетевого фильтра для улучшения качества электроэнергии.
Правильный монтаж напрямую влияет на надёжность системы и уровень помех в электрической сети.
Какие существуют особенности и принципы работы
Центральный принцип действия частотного преобразователя — двойное преобразование электроэнергии. Этот процесс состоит из двух этапов:
- Переменный ток из питающей сети выпрямляется в постоянный с помощью диодного моста.
- Постоянный ток затем инвертируется обратно в переменный, но уже с регулируемой частотой и амплитудой.
Такой подход позволяет полностью отделить выходные параметры от характеристик питающей сети. Благодаря этому преобразователь частоты может поддерживать стабильную работу двигателя даже при значительных колебаниях напряжения или частоты в сети.
Управление осуществляется с помощью микропроцессорной системы, которая формирует управляющие импульсы для силовых ключей инвертора. В векторных моделях дополнительно используется информация с датчиков обратной связи (энкодеров), что позволяет точно контролировать положение и скорость вращения ротора. В скалярных преобразователях такая информация отсутствует, и управление осуществляется на основе расчётных моделей двигателя.
Важной особенностью является возможность рекуперации энергии при торможении. В некоторых моделях устанавливаются тормозные модули, которые рассеивают избыточную энергию в виде тепла, предотвращая перенапряжение в промежуточном звене.
Использование в различных отраслях
Частотные преобразователи находят применение в самых разных сферах. В промышленности они управляют конвейерами, прессами, станками с ЧПУ, экструдерами, дробилками и другим оборудованием, где требуется точное регулирование скорости или момента.
В коммунальном хозяйстве ПЧ незаменимы в насосных станциях водоснабжения и канализации. Здесь они поддерживают постоянное давление в трубопроводе, автоматически подстраиваясь под изменение расхода воды. Это исключает необходимость в гидроаккумуляторах и дроссельных клапанах, снижая капитальные и эксплуатационные затраты.
В системах вентиляции и кондиционирования преобразователи регулируют производительность вентиляторов в зависимости от уровня загрязнения воздуха, температуры или числа людей в помещении. Это позволяет снизить энергопотребление на 30–60% по сравнению с системами с постоянной скоростью.
Также они активно используются в сельском хозяйстве (орошение), на транспорте (лифты, эскалаторы), в нефтегазовой отрасли (насосы для перекачки), в текстильной и пищевой промышленности. Даже в бытовых условиях они применяются для управления циркуляционными насосами в системах отопления.
На какие параметры стоит обратить внимание при выборе преобразователя частоты
Подбор частотного преобразователя — ответственный процесс, от которого зависит эффективность и надёжность всей системы. При выборе следует учитывать следующие параметры:
- Мощность и тип двигателя: важно, чтобы модель соответствовала номинальной мощности, напряжению и числу фаз двигателя.
- Режим нагрузки: лёгкий (вентиляторы, насосы), средний (конвейеры) или тяжёлый (подъёмные механизмы, прессы). От этого зависит выбор перегрузочной способности.
- Требуемый диапазон регулирования скорости: для некоторых задач достаточно 10:1, для других — 1000:1 и выше.
- Необходимость обратной связи: если требуется высокая точность, понадобится векторный тип с поддержкой энкодера.
- Условия окружающей среды: температура, влажность, запылённость, наличие агрессивных сред.
- Интерфейсы связи: наличие Modbus RTU, CANopen, Ethernet/IP и других протоколов для интеграции в АСУ ТП.
- Дополнительные функции: встроенный ПЛК, тормозной модуль, байпас, возможность параллельной работы нескольких двигателей.
Многие производители предоставляют онлайн-каталоги с фильтрами по параметрам, а также техническую поддержку. Информацию о наличии, ценах, акциях и условиях доставки можно получить на сайте компании или по телефону. Для юридических лиц доступна оплата по безналичному расчёту, а реквизиты обычно указаны в разделе «Контакты» или «О компании».
Часто задаваемые вопросы
Можно ли использовать один частотный преобразователь для нескольких двигателей?
Технически возможно, но только если все двигатели работают одновременно и имеют одинаковые параметры. Однако в этом случае теряется возможность индивидуального контроля и защиты каждого привода.
Нужно ли заземлять экран кабеля между преобразователем и двигателем?
Да, обязательно. Это снижает уровень электромагнитных помех и предотвращает сбои в работе чувствительного оборудования.
Почему преобразователь отключается при запуске?
Возможные причины: неправильно заданы параметры двигателя, перегрузка, короткое замыкание на выходе, недостаточная мощность или неисправность самого двигателя.
Какой срок службы у частотного преобразователя?
При соблюдении условий эксплуатации — 10–15 лет. Основной «расходный» элемент — электролитические конденсаторы в промежуточном звене, которые со временем теряют ёмкость.
Заключение
Частотный преобразователь — это не просто регулятор скорости, а полноценная система управления электроприводом, обеспечивающая энергосбережение, защиту оборудования и гибкость в управлении технологическими процессами. Благодаря принципу двойного преобразования он позволяет точно адаптировать выходные параметры под конкретные задачи, будь то поддержание давления в системе водоснабжения или управление сложным промышленным станком.
Правильный выбор, грамотный монтаж и своевременное техническое обслуживание позволяют максимально раскрыть потенциал этого оборудования. Если вы планируете автоматизировать привод или повысить энергоэффективность системы, частотный преобразователь — одно из самых рациональных решений.
