Монтажные кабели МКЭШВ: расшифровка и применение

Что означает маркировка МКЭШВ?

Монтажный кабель МКЭШВ получил своё название по первым буквам, отражающим его конструктивные особенности:

  • М — монтажный;
  • К — кабель;
  • Э — экранированный;
  • ШВ — гибкий ПВХ-шланг, защищающий жилы от механических воздействий и внешней среды.

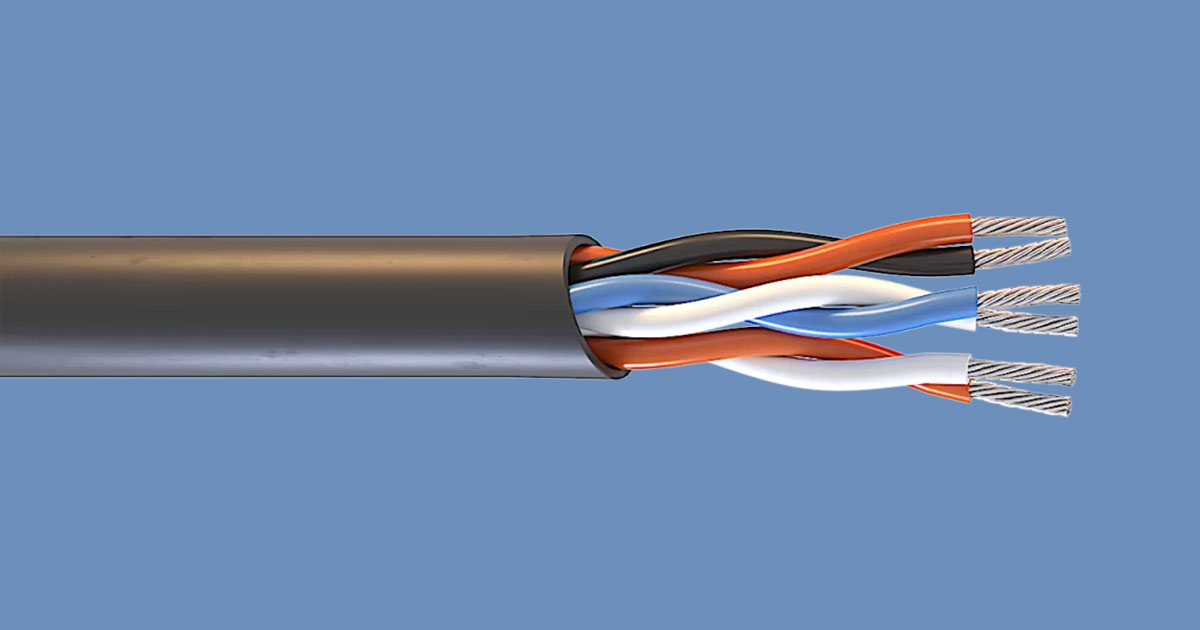

Кабель состоит из одной или нескольких медных жил, покрытых ПВХ-изоляцией, поверх которой нанесён медный экран для защиты от электромагнитных помех. Внешняя оболочка — из ПВХ — придаёт дополнительную стойкость к влаге, ударам и истиранию. В отличие от обычных монтажных кабелей, МКЭШВ стабильно передаёт сигналы в условиях высоких наводок и вибрации.

Где применяются кабели МКЭШВ?

Кабели МКЭШВ находят применение там, где важно сохранить чистоту сигнала и обеспечить помехозащищённость:

  • в шкафах управления и на автоматизированных линиях;
  • в системах сигнализации и контроля;
  • в релейных блоках и распределительных щитах;
  • рядом с частотными преобразователями и силовыми кабелями.

Они также востребованы в условиях вибрации и помех, например:

  • в энергетике (распределительные подстанции, системы автоматики);
  • в машиностроении (станки с ЧПУ, производственные комплексы);
  • в металлургии (линии непрерывной разливки, прокатные станы);
  • в нефтехимии (АТС, насосные станции, резервуарные парки);
  • в железнодорожной и авиационной инфраструктуре (сигнальные и контрольные цепи).

Технические особенности и преимущества

МКЭШВ демонстрирует стабильную работу в сложных средах. Основные преимущества:

1. Экранирование — надёжная защита от наводок. Кабель можно прокладывать рядом с силовой электроникой, преобразователями частоты и другими источниками помех без риска искажений сигнала.

2. Гибкость — допускается малый радиус изгиба, что упрощает прокладку в стеснённых условиях. Удобен для укладки в шкафах, коробах, лотках, включая многожильные связки.

3. Температурный диапазон — от -50 °C до +70 °C, что позволяет использовать кабель как в неотапливаемых складах, на улице или в холодных зонах, так и в помещениях с высокой рабочей температурой.

4. Устойчивость к внешним воздействиям — оболочка устойчива к влаге, вибрации, истиранию и многократным изгибам. Подходит для динамических участков и производств с подвижными механизмами.

Вывод: кабели МКЭШВ — оптимальный выбор при повышенных требованиях к стабильности, помехозащите и надёжности в промышленных объектах.

Как выбрать и правильно монтировать кабель?

Чтобы кабель МКЭШВ работал надёжно:

  • Рассчитайте сечение жил — оно должно соответствовать нагрузке;
  • Заземлите экран — с одной стороны, чтобы исключить наводки;
  • Укладывайте аккуратно — используйте лотки, гофру, избегайте острых изгибов;
  • Закрепляйте на участках вибрации, особенно в шкафах с подвижными элементами.

Типичная ошибка — натяжение или перегиб кабеля, а также его использование без фиксации в виброопасных зонах.

Заключение

МКЭШВ — это надёжность в долгосрочной эксплуатации: кабель не рвётся, не трескается и не теряет контакт даже при постоянных вибрациях, устойчиво к электромагнитным помехам и удобен монтажа. Такие кабели применяются в системах, где особенно важна точность и бесперебойность работы: от прецизионного оборудования до производственных линий. Кабели МКЭШВ уверенно занимают место в арсенале профессионалов, ценящих качество и техническую совместимость.
