Типы подшипниковых узлов и их применение
В мире механики и промышленности подшипниковые узлы играют важную роль, обеспечивая поддержку и плавное движение вращающихся элементов. Они являются неотъемлемой частью множества механизмов, от автомобилей и электроинструментов до промышленного оборудования и судостроения.
Существует огромное разнообразие типов подшипниковых узлов, каждый из которых имеет свои уникальные характеристики и применение. От шариковых и роликовых подшипников до игольчатых и сферических вариантов, а также специализированных типов, существует множество вариаций, учитывающих различные факторы, такие как нагрузки, скорость вращения, точность и окружающая среда.
Кроме того, в зависимости от способа установки и применения, подшипниковые узлы делятся на стационарные, фланцевые, натяжные и подвесные. Понимание различий между этими видами подшипниковых узлов и вариантами их применения позволяют инженерам и конструкторам выбрать наиболее подходящий вариант для оптимальной работы и долговечности механизмов.

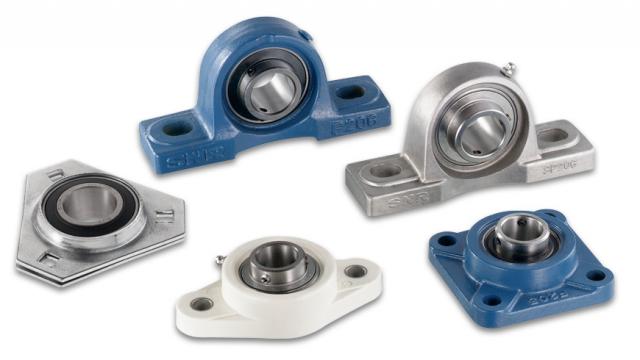

Рассмотрим несколько конфигураций подшипниковых узлов:
Стационарные подшипниковые узлы с горизонтальным креплением на опоре
Эти подшипниковые узлы предназначены для монтажа на горизонтальной поверхности или опоре. Они обеспечивают поддержку вала и позволяют вращаться в определенном радиусе.
Фланцевые подшипниковые узлы с вертикальным креплением
Такие узлы имеют специальную фланцевую форму и предназначены для вертикального крепления. Они также нужны для поддержки вала и устойчивости в вертикальном направлении.
Натяжные подшипниковые узлы
Натяжные подшипники используются для фиксации подшипникового узла в условиях меняющихся нагрузок или для регулирования расстояния между валом и местом крепления. Они обеспечивают возможность регулировки натяжения и компенсацию любых изменений, происходящих в системе.
Подвесные подшипниковые узлы
Подвесные подшипники предназначены для установки на подвесах. Они используются, когда необходимо поддерживать и удерживать вал или механизм в висячем положении.
Каждый из этих типов подшипниковых узлов имеет свои особенности применения, и выбор конкретного типа зависит от требований и условий эксплуатации. Для правильного выбора корпусного подшипникового блока в сборе, рекомендуется выполнить несколько шагов, которые помогут определить наиболее подходящую конфигурацию:
- Определите требуемую грузоподъемность: Используя данные о будущей нагрузке на узел и скорости вращения, определите необходимые значения динамической и статической грузоподъемности. Это позволит выбрать подшипник, способный надежно справляться с требуемыми нагрузками.
- Выберите тип и размер подшипника: Исходя из заданной грузоподъемности, выберите подходящий тип подшипника и его размеры, такие как внутренний диаметр. Учитывайте особенности рабочей среды, такие как агрессивность и запыленность, чтобы выбрать подшипник, обладающий соответствующими уплотнениями и изготовленный из подходящего материала.
- Определите вид подшипниковой опоры: Решите, какой вид подшипниковой опоры вам необходим. Учтите наличие опорных лапок, которые обеспечивают дополнительную устойчивость и поддержку в узле.
- Определите способ фиксации вала: Определите, каким способом вы хотите закрепить вал в подшипниковом блоке. Вы можете выбрать закрепительную или эксцентриковую втулку, стопорные винты или другие варианты, в зависимости от ваших требований.
После выполнения этих шагов вы сможете подобрать подшипниковый блок в сборе, который наилучшим образом будет соответствовать вашим требованиям по грузоподъемности, размерам, типу корпуса и фиксации вала.
