Правила прокладки кабеля в штробе: глубина, крепление и материалы

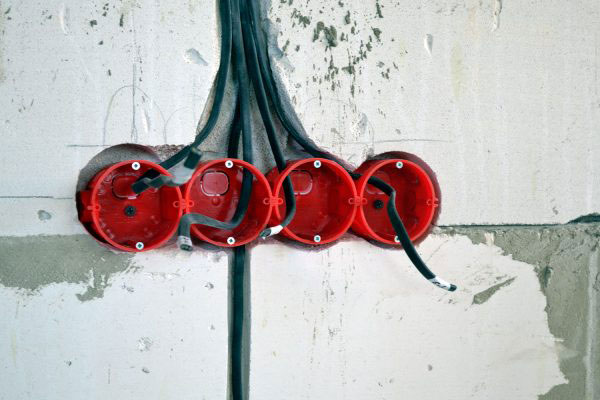

Прокладка электропроводки в штробах – это неотъемлемая часть современного ремонта и строительства, обеспечивающая не только эстетичный вид помещения, но и, что гораздо важнее, безопасность эксплуатации электрических сетей. Скрытая проводка минимизирует риски механических повреждений кабеля, предотвращает возгорания и обеспечивает долговечность системы. Однако, чтобы достичь этих целей, необходимо строго соблюдать технологию и нормативы, касающиеся глубины штроб, способов крепления кабеля и правильного выбора материалов. Ведь даже мельчайшее отступление от правил может привести к серьезным проблемам в будущем, от коротких замыканий до полного обесточивания объекта.

Понимание всех нюансов процесса, начиная от предварительного планирования схемы проводки и заканчивая финишной заделкой штроб, является залогом успешного выполнения работ. Это не просто рядовая строительная операция, а ответственный этап, требующий глубоких знаний электротехники и строительных норм. Поэтому, если вы столкнулись с необходимостью ремонта или прокладки электрики, важно заранее ознакомиться со всеми требованиями и рекомендациями. Для тех, кто ищет квалифицированную помощь в случае поломки бытовой техники, рекомендуем обратиться к источнику – это сервисный центр, специализирующийся на ремонте на дому у клиента. Давайте же углубимся в детали и рассмотрим каждый аспект прокладки кабеля в штробе более подробно.

Правила выбора глубины и ширины штроб

Глубина и ширина штроб – это не просто произвольные параметры, а строго регламентированные величины, которые напрямую влияют на безопасность и надежность всей электропроводки. Недостаточная глубина может привести к повреждению кабеля при последующих отделочных работах или монтаже мебели, в то время как избыточная – неоправданно ослабит несущие конструкции и увеличит трудозатраты.

Нормативные требования и их обоснование

Строительные нормы и правила (СНиП) и Правила устройства электроустановок (ПУЭ) четко регламентируют минимально допустимые размеры штроб. Для большинства типов кабелей, используемых в бытовых условиях, минимальная глубина штробы составляет 20-25 мм. Ширина штробы должна быть достаточной для свободного размещения кабеля или группы кабелей с учетом изоляции и небольшого запаса для удобства монтажа. Обычно это 20-30 мм. Если в штробе планируется прокладка нескольких параллельных кабелей, каждый из них должен иметь достаточное пространство для обеспечения нормального теплоотвода и минимизации электромагнитных наводок.

Обоснование этих требований кроется в нескольких факторах:

Защита от механических повреждений: Чем глубже кабель утоплен в стене, тем меньше вероятность его повреждения при сверлении отверстий, забивании гвоздей или любых других работах, связанных с нарушением целостности поверхности стены.
Теплоотвод: Каждый провод, по которому течет электрический ток, выделяет тепло. При недостаточной глубине штробы или слишком плотной укладке кабелей, теплоотвод может быть затруднен, что приведет к перегреву изоляции и, как следствие, к ее разрушению и риску короткого замыкания.
Прочность конструкции: Чрезмерно глубокие и широкие штробы, особенно в несущих стенах, могут значительно ослабить их конструкцию. Это особенно критично для многоквартирных домов, где нарушение целостности несущих элементов может привести к серьезным последствиям для всего здания. Перед началом штробления важно убедиться, что стена не является несущей, или получить соответствующее разрешение на проведение работ.
Удобство монтажа и ремонта: Достаточная глубина и ширина штробы облегчают процесс укладки кабеля, его фиксации и последующего обслуживания. Если кабель уложен слишком плотно, его извлечение или замена при необходимости ремонта будет крайне затруднительна.

Особенности для различных типов стен

Материал стен также играет ключевую роль при определении размеров штроб.

Бетонные стены: Являются наиболее прочными и сложными для штробления. Здесь особенно важно строго соблюдать нормативы по глубине, чтобы не ослабить арматуру и несущую способность стены. Штробы в бетонных стенах чаще всего выполняются штроборезом с алмазными дисками.
Кирпичные стены: Штробление в кирпиче относительно проще, но также требует аккуратности. Глубина штробы не должна превышать половины толщины кирпича, чтобы не нарушить его целостность и прочность кладки.
Блочные стены (газобетон, пенобетон): Эти материалы значительно легче поддаются штроблению. Однако их пористая структура требует особого внимания к креплению кабеля, так как обычные дюбели могут держаться не так надежно. Глубина штробы здесь определяется в основном необходимостью защиты кабеля и удобством монтажа.
Гипсокартонные конструкции: В гипсокартонных стенах прокладка кабеля осуществляется не в штробах, а внутри полостей за листами гипсокартона. Кабель при этом должен быть защищен гофрированной трубой или металлическим рукавом, а крепление производится к каркасу.

Важно помнить, что перед началом любых работ по штроблению необходимо тщательно изучить план помещения, определить расположение несущих стен и убедиться в отсутствии скрытых коммуникаций (водопровод, газ, другие электросети). Использование профессионального инструмента, такого как штроборез с пылесосом, не только ускоряет процесс, но и значительно снижает количество пыли, что благотворно сказывается на здоровье работников и чистоте помещения.

Надежное крепление кабеля в штробе

Надежное крепление кабеля в штробе – это не просто вопрос фиксации его положения, а ключевой фактор, влияющий на долговечность, безопасность и ремонтопригодность всей электропроводки. Неправильно закрепленный кабель может провисать, смещаться, испытывать механические нагрузки, что со временем приведет к повреждению изоляции или обрыву жил.

Методы крепления и их применение

Существует несколько эффективных способов крепления кабеля в штробе, каждый из которых имеет свои особенности и оптимальную область применения:

Алебастровый или гипсовый раствор: Один из самых распространенных и экономичных способов. Кабель укладывается в штробу и фиксируется небольшими порциями быстротвердеющего раствора через каждые 50-70 см. Этот метод обеспечивает жесткую фиксацию и хорошую теплопроводность.
- Преимущества: Быстрое схватывание, простота в использовании, низкая стоимость материалов.
- Недостатки: Требует определенной сноровки для равномерного распределения, не подходит для очень длинных участков без промежуточных креплений, может быть затруднен демонтаж при необходимости.
Пластиковые стяжки или хомуты: Используются в сочетании с перфорированной монтажной лентой или специальными держателями, которые крепятся к стене дюбелями. Кабель фиксируется стяжками к этим элементам.
- Преимущества: Обеспечивают аккуратную укладку, позволяют легко демонтировать кабель при необходимости, подходят для прокладки нескольких параллельных кабелей.
- Недостатки: Требуют сверления дополнительных отверстий для крепления держателей, стоимость может быть выше по сравнению с раствором.
Металлические скобы или клипсы: Применяются для фиксации отдельных кабелей, чаще всего в деревянных или гипсокартонных конструкциях, но могут использоваться и в штробах с предварительным сверлением отверстий.
- Преимущества: Простая и быстрая установка, надежная фиксация.
- Недостатки: Могут повредить изоляцию при неправильной установке, не подходят для прокладки пакетов кабелей, требуют использования специального инструмента (степлера или молотка).
Монтажный клей или герметик: Современные полимерные клеи с высокой адгезией к строительным материалам могут быть использованы для фиксации кабеля.
- Преимущества: Высокая скорость монтажа, отсутствие пыли и шума при сверлении, хорошая фиксация.
- Недостатки: Высокая стоимость, некоторые составы могут быть сложно демонтируемы, требуют идеально чистой и сухой поверхности.

Выбор материалов для прокладки и заделки штроб

Правильный выбор материалов – это краеугольный камень надежной и безопасной электропроводки. Экономия на кабеле, изоляционных материалах или смесях для заделки штроб может привести к серьезным проблемам, начиная от частых ремонтов и заканчивая пожарами.

Типы кабелей и их применение

Выбор кабеля определяется типом нагрузки, мощностью подключаемых приборов, условиями эксплуатации и требованиями безопасности.

ВВГнг-LS: (негорючий, с низким дымовыделением) – наиболее распространенный и рекомендуемый кабель для внутренней стационарной прокладки в жилых и общественных зданиях. Он имеет медные жилы, ПВХ-изоляцию и ПВХ-оболочку, что обеспечивает высокую пожаробезопасность. Буквы “нг-LS” указывают на то, что кабель не распространяет горение и выделяет мало дыма при воздействии огня.
- Применение: Электрические розетки, освещение, подключение стационарных электроприборов.
NYM: (немецкий стандарт) – также широко используется, имеет медные жилы, резиновую изоляцию и ПВХ-оболочку. Он более гибкий, чем ВВГнг-LS, и часто имеет дополнительную резиновую или меловую прослойку, что облегчает разделку кабеля.
- Применение: Аналогично ВВГнг-LS, особенно удобен для прокладки в труднодоступных местах благодаря гибкости.
ПВС, ШВВП: (провод виниловый соединительный, шнур виниловый в виниловой оболочке) – эти провода имеют многопроволочные жилы и более гибкую изоляцию. Они предназначены для подключения электроприборов к сети (утюги, чайники, пылесосы) и не рекомендуются для стационарной прокладки в штробах из-за своей гибкости и меньшей механической прочности. Их использование для скрытой проводки является нарушением ПУЭ.
- Применение: Только для подключения бытовых приборов, удлинителей.

Важные аспекты выбора кабеля:

Сечение жил: Определяется расчетным током нагрузки. Для розеточных групп обычно используют кабель с сечением 2.5 мм², для освещения – 1.5 мм². Мощные потребители (электроплиты, водонагреватели) требуют кабеля с сечением 4 мм² и более.
Количество жил: Трехжильный кабель (фаза, ноль, земля) является стандартом для большинства современных электроустановок, обеспечивая дополнительную безопасность через заземление.
Производитель: Выбирайте кабели от проверенных производителей, имеющих сертификаты качества.

Изоляционные и защитные материалы

Помимо самого кабеля, важную роль играют материалы, обеспечивающие дополнительную защиту и изоляцию.

Гофрированная труба (гофра): Используется для дополнительной защиты кабеля от механических повреждений, особенно при прокладке в гипсокартонных перегородках, деревянных конструкциях или в местах с повышенной влажностью. Гофра может быть ПВХ (самозатухающая) или ПНД (для прокладки в земле или бетоне).
- Преимущества: Дополнительная механическая защита, возможность замены кабеля без вскрытия штробы (в теории, на практике часто затруднительно из-за трения), предотвращение распространения пламени.
- Недостатки: Увеличивает объем штробы, затрудняет теплоотвод при плотной укладке.
Металлический рукав: Предназначен для прокладки кабеля в особо опасных условиях, например, в деревянных домах или на объектах с повышенными требованиями к пожарной безопасности. Обеспечивает максимальную механическую защиту и локализацию возможного возгорания.
Изолента и термоусадочные трубки: Используются для изоляции соединений жил в распределительных коробках или при ремонте поврежденных участков.

Смеси для заделки штроб

После укладки и крепления кабеля штробы необходимо тщательно заделать, чтобы восстановить целостность стены и подготовить ее к финишной отделке.

Гипсовые или цементные штукатурные смеси: Наиболее распространенные материалы. Гипсовые смеси быстро сохнут, но не устойчивы к влаге. Цементные смеси более прочные и влагостойкие, но сохнут дольше.
- Преимущества: Хорошая адгезия к большинству строительных материалов, легко наносятся, относительно недороги.
- Недостатки: Могут давать усадку, требуя повторного нанесения.
Ремонтные смеси на полимерной основе: Более современные и технологичные материалы, обеспечивающие высокую прочность, эластичность и быстрое высыхание.
- Преимущества: Отличная адгезия, минимальная усадка, высокая прочность, часто готовы к финишной отделке за короткое время.
- Недостатки: Более высокая стоимость.
Шпаклевки: Используются для финишного выравнивания поверхности после заделки штробы штукатурным раствором. Они создают гладкую поверхность, готовую к покраске, оклейке обоями или укладке декоративных покрытий.

При заделке штроб важно тщательно очистить поверхность от пыли и загрязнений, а также увлажнить ее для лучшего сцепления раствора. Нанесение раствора производится в несколько слоев, если штроба глубокая, с промежуточным высыханием каждого слоя. Особое внимание следует уделить равномерному распределению раствора, чтобы избежать пустот и обеспечить плотное прилегание к кабелю. После затвердевания раствора, поверхность шлифуется до получения идеально гладкой плоскости.

Соблюдение всех этих правил и рекомендаций по выбору материалов и их применению гарантирует не только функциональность и долговечность вашей электропроводки, но и, что самое важное, безопасность вашего дома и близких. Не стоит пренебрегать деталями, ведь именно в них кроется залог качества и надежности.
